Читать старую карту — значит понимать, кто, когда и для какой задачи её составил, а затем отделять факты листа от современных предположений. Масштаб, условные знаки и горизонтали важны, но без даты съёмки, редакции, проекции и источника даже аккуратное измерение может привести к неверному выводу.
Историческая карта полезна для краеведения, изучения топонимов, истории дорог и изменений ландшафта. Она не подтверждает современное право доступа к участку и не является разрешением на поиск или земляные работы. Для полевой навигации её используют только вместе с актуальной картой и правилами конкретной территории.
- Шаг 1. Составьте паспорт карты
- Почему одной даты недостаточно
- Назначение карты влияет на содержание
- Шаг 2. Проверьте масштаб
- Шаг 3. Читайте легенду именно этого издания
- Видео: условные знаки карты Шуберта
- Шаг 4. Восстановите форму рельефа
- Шаг 5. Различайте три направления на север
- Как ориентировать карту по компасу
- Видео: ориентирование карты по компасу
- Шаг 6. Сравните несколько временных срезов
- Шаг 7. Выполните геопривязку и оцените ошибку
- Безопасная работа с картой в поле
- Как хранить оригинал
- Частые вопросы
- Чем дата съёмки отличается от даты издания карты?
- Можно ли измерять расстояние по скану старой карты?
- Почему старая карта не совпадает со спутниковым снимком?
- Можно ли пользоваться старой картой как единственным навигационным материалом?

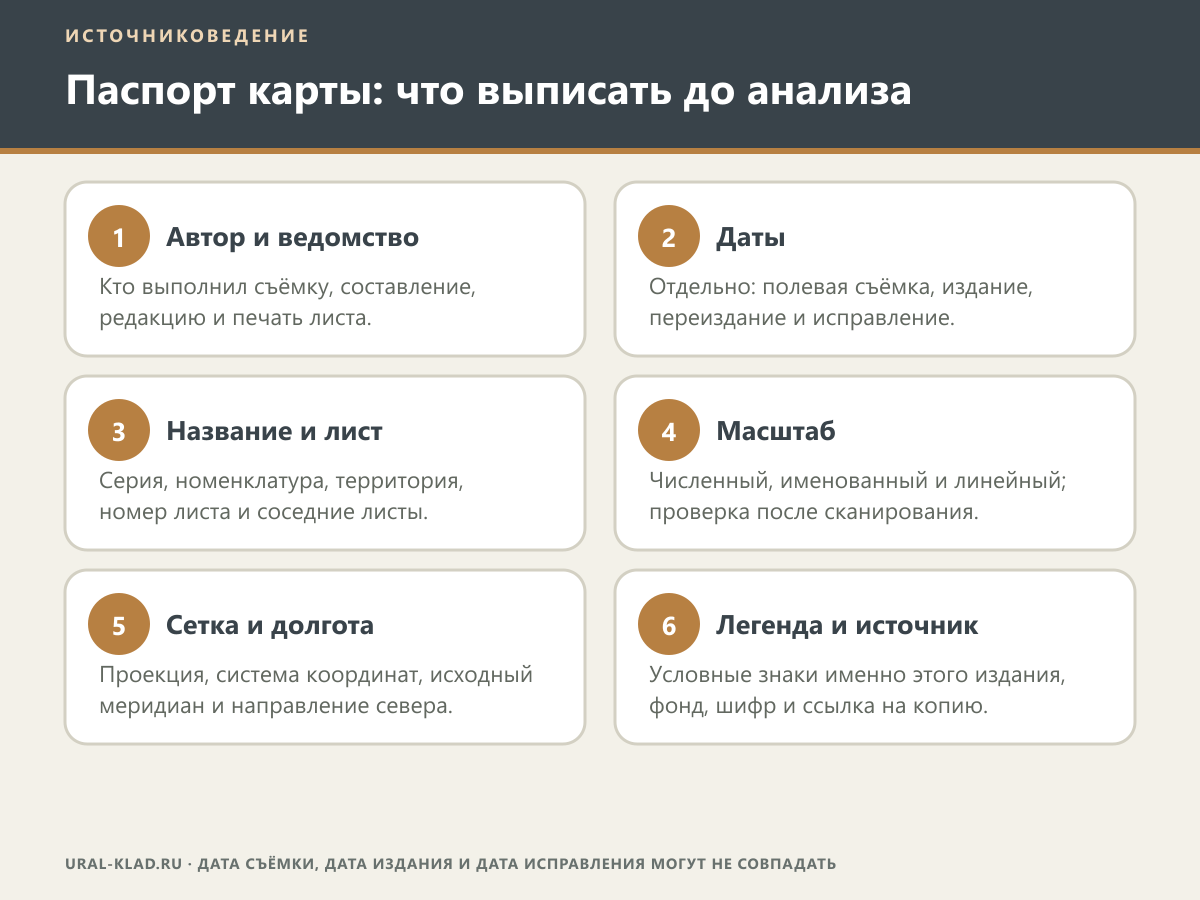

Шаг 1. Составьте паспорт карты
Сначала изучите рамку, поля, титульную надпись и каталог источника. Выпишите название, автора или ведомство, территорию, серию, номер листа, масштаб, дату съёмки, дату издания и отметки об исправлениях. Если данных нет на изображении, проверьте библиографическое описание.
Почему одной даты недостаточно
Печатный лист мог опираться на более раннюю полевую съёмку, затем получить новую редакцию, дополнения или переиздание. Поэтому подпись «1890» не всегда означает, что все объекты показаны именно по состоянию на 1890 год. Уточняйте, относится дата к съёмке, составлению, печати или исправлению.
Назначение карты влияет на содержание
Топографический лист, план генерального межевания, дорожная карта, геологическая схема и административный атлас отбирают разные сведения. Отсутствие небольшого здания на обзорной карте не доказывает, что его не существовало. Это может быть результатом масштаба, генерализации или задачи издания.
Оцифрованные карты и атласы удобно искать в проверяемых каталогах: электронной библиотеке Русского географического общества, Национальной электронной библиотеке и коллекции Президентской библиотеки «Территория России». Сохраняйте не только файл, но и ссылку, шифр хранения и библиографическое описание.
Шаг 2. Проверьте масштаб
Численный масштаб 1:100 000 означает, что 1 сантиметр на неповреждённом оригинале соответствует 100 000 сантиметров, то есть 1 километру на местности. Для 1:50 000 один сантиметр соответствует 500 метрам, для 1:25 000 — 250 метрам.
| Масштаб | 1 см на карте | Что учитывать |
|---|---|---|
| 1:25 000 | 250 м | Детальный лист, но точность конкретного объекта всё равно ограничена съёмкой и печатью |
| 1:50 000 | 500 м | Подходит для изучения рельефа и сети дорог на уровне местности |
| 1:100 000 | 1 км | Мелкие объекты сильнее обобщены или не показаны |
| Трёхвёрстная карта | 3 версты в дюйме | Приблизительно 1:126 000; проверяйте конкретное издание и линейный масштаб |
Скан или фотография может быть растянута по одной оси. Поэтому измерять расстояние пальцем, размером экрана или внешней линейкой без проверки нельзя. Сначала сверяют линейный масштаб, координатную сетку или известный размер рамки. На распечатке отключают автоматическое «вписать в страницу».
Шаг 3. Читайте легенду именно этого издания
Условные знаки не универсальны для всех эпох и ведомств. Одинаковая форма могла обозначать разные объекты, а церковь, часовня и кладбище часто имели отдельные символы. Цвет также зависит от технологии печати и сохранности экземпляра.
- найдите легенду на полях, титульном листе серии или в инструкции к изданию;
- учитывайте сокращения, старую орфографию и язык подписей;
- не определяйте объект только по одному знаку — проверяйте подпись и соседний контекст;
- сравнивайте несколько листов одной серии, а не карты разных ведомств без оговорки.
Видео: условные знаки карты Шуберта
В ролике разбираются примеры условных знаков на карте Шуберта. При практической работе сверяйте показанные обозначения с легендой и редакцией именно вашего листа: серии могли переиздаваться, а качество цифровой копии меняет вид мелких символов.

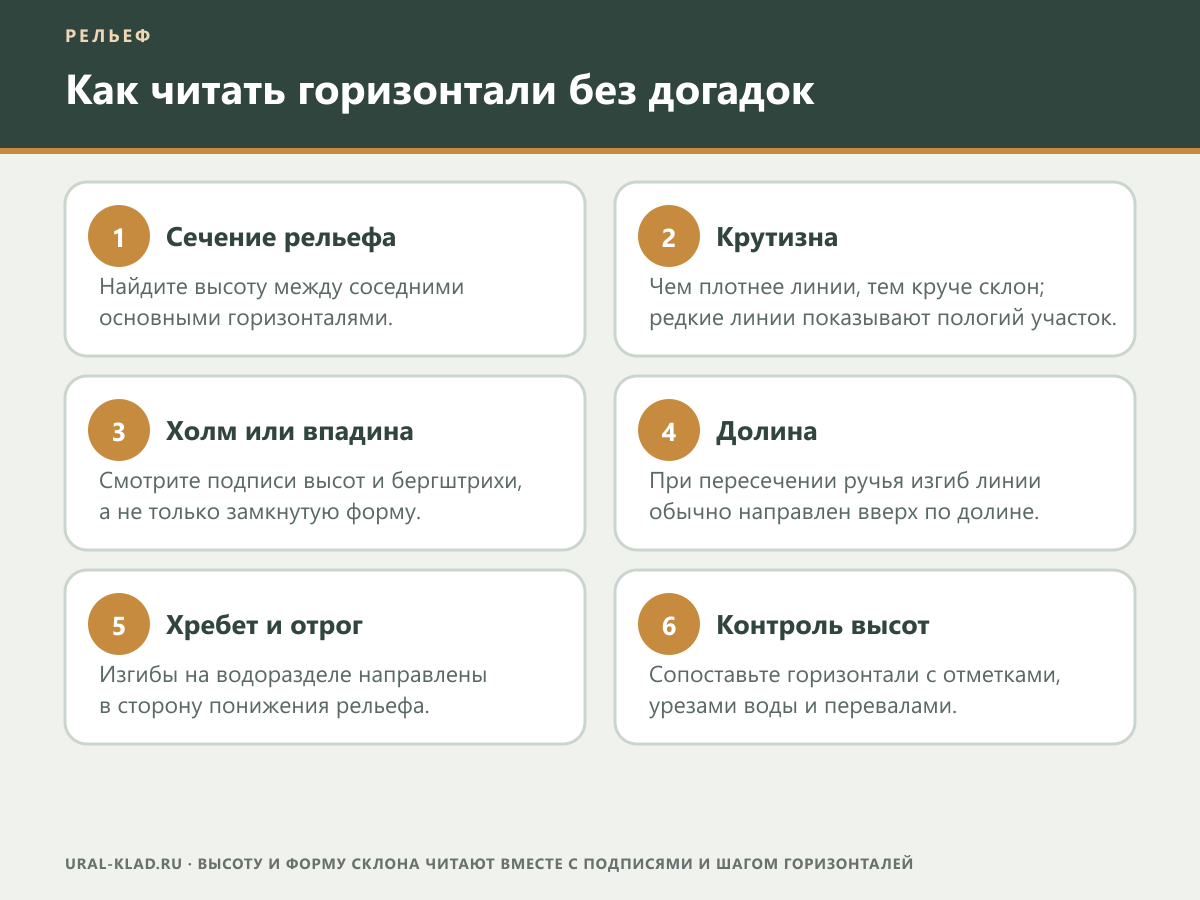

Шаг 4. Восстановите форму рельефа
Горизонталь соединяет точки одинаковой высоты относительно принятой поверхности отсчёта. Для чтения рельефа нужно знать сечение — разность высот между соседними основными горизонталями. Оно обычно указано в зарамочном оформлении.
- Плотные горизонтали обычно означают крутой склон, редкие — пологий.
- Замкнутая линия без подписей не позволяет уверенно отличить вершину от впадины; проверяйте значения высот и бергштрихи.
- В долине изгиб горизонтали при пересечении водотока обычно направлен вверх по долине, к более высоким отметкам.
- На отроге изгибы направлены к понижению. Сопоставляйте их с водоразделом и соседними долинами.
Старые карты могли показывать рельеф не горизонталями, а штрихами, отмывкой или условным рисунком. Такие способы хорошо передают общую форму, но не всегда позволяют вычислять точную высоту или уклон.
Шаг 5. Различайте три направления на север
На карте могут присутствовать истинный север, север координатной сетки и магнитный север. Они не обязаны совпадать. Магнитное склонение зависит от места и меняется со временем, поэтому значение на старом листе нельзя автоматически применять сегодня. Различие между истинным и сеточным севером связано с картографической проекцией.
Американская геологическая служба наглядно объясняет различия между истинным, сеточным и магнитным севером. Принцип универсален: компас показывает направление магнитного поля, а не верх бумаги.
Как ориентировать карту по компасу
- Отойдите от автомобиля, линии электропередачи, металлического ограждения и крупных предметов.
- Определите, какой север использует рамка или сетка карты.
- Получите актуальное магнитное склонение для места и даты из надёжного геомагнитного источника.
- Учтите склонение согласно инструкции конкретного компаса.
- После поворота карты проверьте направление по двум заметным объектам местности.
Видео: ориентирование карты по компасу
Ролик показывает базовую механику совмещения карты с направлением на местности. Для точного применения дополнительно учитывайте систему севера на конкретном листе и актуальное магнитное склонение.
Шаг 6. Сравните несколько временных срезов
Надёжный вывод редко строится по одному листу. Соберите минимум две исторические карты разных дат, современную топографическую основу и спутниковый снимок. Для каждого объекта отметьте:
- появление на карте;
- изменение названия или типа;
- перенос дороги, русла или административной границы;
- возможное исчезновение;
- степень уверенности и альтернативное объяснение.
Если объект отсутствует на одном издании, сначала исключите изменение масштаба, генерализацию, дефект скана и несовпадение границ листа. Только после этого говорите об историческом изменении.

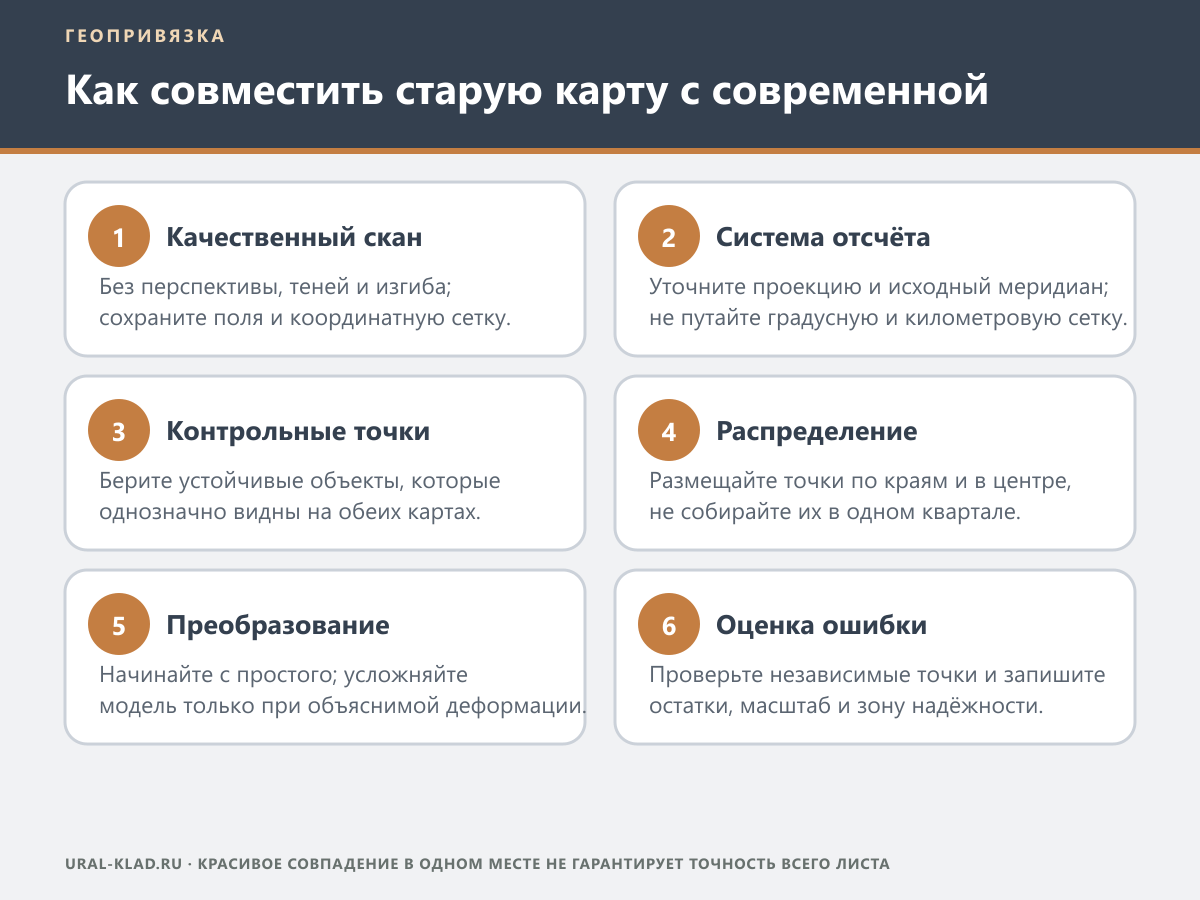

Шаг 7. Выполните геопривязку и оцените ошибку
Геопривязка добавляет скану пространственную систему отсчёта. Для этого одинаковые объекты отмечают контрольными точками на исторической карте и современной основе. Две удачные точки могут визуально совместить небольшой участок, но не исправляют деформацию всего листа.
- Используйте ровный скан с полями, сеткой и без перспективного искажения.
- Уточните проекцию, систему координат и исходный меридиан, если они известны.
- Выберите устойчивые и однозначные объекты, видимые на обеих картах.
- Распределите контрольные точки по всему листу, включая края.
- Начинайте с простого преобразования; сложную модель применяйте только при объяснимой деформации.
- Проверьте результат по точкам, не участвовавшим в расчёте, и сохраните оценку ошибки.
Библиотека Конгресса описывает тот же принцип: для устойчивого результата требуется несколько хорошо распределённых контрольных точек. Любая привязка должна сопровождаться указанием исходного файла, метода преобразования и ожидаемой точности.
Безопасная работа с картой в поле
Исторический лист не используют как единственный навигационный материал. Дорога могла исчезнуть, мост — быть разобран, русло — измениться, а частная территория или охраняемая зона — не отображаться. Сохраните современную офлайн-карту, бумажный резерв, маршрут возвращения и контакты экстренных служб.
Карта также не даёт права входить на частную территорию, нарушать режим объекта культурного наследия или проводить земляные работы. Проверяйте современный статус участка отдельно от исторического содержания.
Как хранить оригинал
Для работы используйте цифровую копию. Оригинал не ламинируют, не подклеивают бытовым скотчем и не разглаживают утюгом. Его хранят в подходящей архивной папке без резких перепадов влажности и света; способ распрямления, ремонта сгибов и удаления загрязнений согласуют с реставратором бумаги.
Частые вопросы
Чем дата съёмки отличается от даты издания карты?
Съёмка фиксирует время полевых измерений, а издание — выпуск конкретного печатного листа. Между ними могли пройти годы. Кроме того, лист мог переиздаваться и частично исправляться, поэтому для анализа нужно записывать все указанные даты.
Можно ли измерять расстояние по скану старой карты?
Можно только после проверки масштаба изображения. Скан мог быть растянут, обрезан или распечатан с изменением размера. Надёжнее сверять линейный масштаб, координатную сетку или размеры рамки, а измерения считать приблизительными.
Почему старая карта не совпадает со спутниковым снимком?
Причинами могут быть другая проекция и исходный меридиан, погрешности старой съёмки, деформация бумаги, искажение при сканировании и реальные изменения местности. Геопривязку оценивают по распределённым контрольным точкам и остаточным ошибкам.
Можно ли пользоваться старой картой как единственным навигационным материалом?
Нет. Дороги, мосты, русла и границы леса меняются, а магнитное склонение со временем становится другим. Для выхода нужны современная карта, актуальный прогноз, средства связи и отдельный резерв навигации.
